Дилатометры INSPIRION DLH/DLV

Дилатометрия различных материалов

Изменение размеров материалов под действием температуры — это один из ключевых параметров, напрямую влияющих на качество готовых изделий и их эксплуатационные характеристики. В частности, легкие сплавы, применяемые в авиации, эксплуатируются в критических условиях, они должны быть устойчивы к резким перепадам температур, от высоких (10000C и более), до низких (около-500C). При этом, детали, изготовленные из этих сплавов, должны расширяться либо сужаться строго в заданных диапазонах.

Кроме определения свойств металлических образцов метод дилатометрии также широко применяется при анализе пластиков, стекла и графита и поэтому широко применяется в материаловедении.

Основной характеристикой, которую можно получить в результате дилатометрических испытаний – это коэффициент линейного термического расширения (КЛТР), являющийся дифференциальной величиной и показывающий, на какую линейную величину изменится размер образца при изменении температуры на 1 К. Кроме этого с помощью дилатометров можно определить температуры стеклования материалов (как правило, пластиков и композитов), а также оценить объемное расширение образца

Примеры применений

  • Определение КЛТР, температуры стеклования, температуры размягчения, объемного расширения различных материалов
  • Исследование кинетики твердотельных реакций
  • Анализ фармацевтической упаковки
  • Контроль качества графитовых электродов
  • Определение эксплуатационных характеристик стекла и керамики

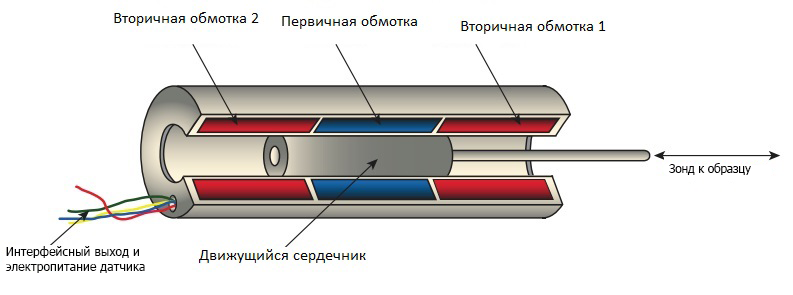

Схема дифференциального трансформатора линейных перемещений

Детектируется изменение размеров с помощью электромагнитных  рецизионных детекторов – дифференциальных трансформаторов линейных перемещений (LVDT-sensor, англ), схема детектора показана картинке выше. Минимальное детектируемое изменение размера для таких датчиков, как правило, составляет не более 0.1 мкм. Нагрев или охлаждение образца в контролируемых условиях происходит в горизонтальном или вертикальном термостате.

Наша компания предлагает вам универсальные, доступные и полностью автоматизированные дилатометрические анализаторы INSPIRION, подходящие как для низкотемпературных измерений, так и для высокотемпературных. Приборы обладают модульной конструкцией, что позволяет полностью настроить конфигурацию оборудования для решения именно ваших задач.

  • Настольный высокотемпературный дилатометр INSPIRION DLH идеально подходит для анализа металлов, сплавов, пластиков, композитных материалов, графита и керамики.
  • Напольный низкотемпературный дилатометр INSPIRION DLV подходит для анализа пластиков, легких сплавов и резин, а также любых других материалов.

Обратите внимание! Данный прибор сейчас находится в демонстрационной лаборатории Шелтек в г. Москва, вы можете вживую ознакомиться с его возможностями и проанализировать свои образцы.



    Телефон для связи

    Организация


    Технические характеристики дилатометрических анализаторов INSPIRION
    INSPIRION DLH INSPIRION DLV
    Минимальная температура, 0C ~ 25 (комн.) от -40 до -150
    Максимальная температура, 0C 1200, 1400, 1700 * от 150 до 500
    Скорость нагрева, 0C/мин 1-100 0.1-5 **
    Разрешение по размеру, мкм ±0.1-1 (автокалибровка) ±0.1-0.2 (автокалибровка)
    Пределы изменения размера, мм ± 5 ± 12.7
    Систематическая погрешность, % 0.1-0.5 0.1
    Форма образца Цилиндрическая, прямоугольная Цилиндрическая, прямоугольная
    Размеры образца, ДхШхВ, мм (2-15) х (2-15) х (2-150) (2-15) х (2-15) х (2-150)
    Тип измерительного модуля Горизонтальный Вертикальный
